Planox-Entwicklungschronik
(N) = Neu im Programm, Erweiterungen vorhandener Programmteile
(P) = Pflege, Überarbeitung, Aktualisierung vorhandener Programmteile
4.5.41 (Oktober 2024)
(N) Ebenheitsmessung Österreich: Über die Menüpunkte → Überschreitungen → automatische Erkennung steht jetzt als 3. Variante die "Erkennung nach RVS 11.06.62 – Ebenheitsmessung (Ausgabe 2012)" für die automatische Auswertung gemäß der für Österreich geltenden Vorschrift zur Auswahl.
4.5.40 (Juli 2024)
(P) Datenart ".csv": Das Einlesen von Datendateien mit der Endung ".csv" wurde flexibilisiert.
4.5.39 (Oktober 2023)
(P) Layout Diagrammdarstellung: Die Anordnung von Textfeldern (freie Texte, Messungskommentare, Bereichstexte) im Diagramm wurde überarbeitet, so dass die Texte bei nah beieinanderliegenden Stationierungen möglichst außerhalb der Mess- und Grenzwertlinie eingeblendet werden und sich auch sonst nicht überschneiden. Die Markierung von Grenzwert- und Fahrbahnbreitenwechsel und die Bereichstexte teilen sich dazu jetzt den Platz oberhalb des Diagramms. Andere Textarten werden vorzugsweise in den Zeilen 4, 5 und 6 angezeigt und erst ab einer starken Häufung im oberen Teil des Diagramms.
(P) 2-m-Raster: Die Ausgabe des 2-m-Rasters ist jetzt auch im Ausdruck möglich, ohne dass dabei die aus der Auswertung genommenen Bereiche (schraffierte Darstellung) überdeckt werden.
(P) Verlorene Menüleisten: Für den Fall, dass aus Versehen die Menüleisten dauerhaft aus dem Programm verschoben wurden, gibt es jetzt zur schnellen Wiedeherstellung den Button "Repositioniere Menüleisten". Dieser erscheint nach einem Rechtsklick mit der Maustaste auf den äußersten Rahmen des Programmes.
4.5.37 (August 2023)
(P) Funktionalität: Der Dialog "Einstellungen für die Fahrt" war unter Verwendung einer Enterprise-Lizenzierung vorübergehend nicht mehr ansteuerbar. Der Fehler ist behoben.
4.5.36 (Juli 2023)
(P) Programmpflege: Der Dialog zur Programmfreischaltung ist unter Verwendung einer Enterprise-Lizenzierung nicht mehr ansteuerbar, um eine versehentliche Aktivierung auszuschließen.
4.5.35 ( Juni 2023)
(P) Lizenzierung: Die Hinweis-Dialoge zur Lizenzablaufmeldung wurden überarbeitet.
4.5.33 (April 2023)
(P) Fahrbahnoberfläche: Die Auswahl unter → Einstellungen → Fahrbahnoberfläche wurde überarbeitet.
(P) Lizenzierung: Die Lizenzverwaltung wurde ausgeweitet. Ab sofort können auch Enterprise-Lizenzen vergeben werden.
4.5.29 (Juni 2022)
(N) Allgemeine Einstellungen / Textfarbe: Die allgemeinen Einstellungen wurden erweitert um die Möglichkeit, Textgruppen unterschiedliche Farben zuzuweisen. Dadurch können ausgewählte Messungskommentare, Bereichstexte sowie freie Texte farblich hervorgehoben oder auch bestimmte Textsorten (z.B. alle Messungskommentare) in einer anderen Farbe dargestellt werden.
Zum Vorgehen: Im Dialog zu den allgemeinen Einstellungen (Datei → Vorgaben für neue Fahrten bzw. Einstellungen → Einstellungen für diese Fahrt) sind für sechs Textgruppen Farbeinstellungen voreingestellt, die an dieser Stelle auch den eigenen Vorstellungen angepasst werden können.
In den Dialogen, in denen die Messungskommentare, die freien Texte oder die Bereichstexte editiert werden, kann jeder Textzeile eine dieser Farbvoreinstellungen zugewiesen werden. Die Grundeinstellung innerhalb dieser Dialoge entspricht dabei immer der für „Gruppe 1“ gewählten Farbe.
Die farbige Darstellung umfasst neben den Texten immer auch die zugehörigen Markierungspfeile (bei Bereichstexten) sowie die Rahmen um die kommentierenden Texte.
4.5.26 (September 2021)
(P) Druckansicht Auswertung: In der Druckansicht der Auswertung wurde der bisherige Text "Vertraglich vereinbarter Grenzwert für die Unebenheit" in "Grenzwert für die Prüfung der Ebenheit" geändert.
4.5.25 (November 2020)
(P) Druckansicht Auswertung: Die Druckansicht der Auswertung hat sich leider in letzter Zeit beim Schließen der Datei nicht immer die richtige Überschrift gemerkt. Das ist jetzt wieder gewährleistet.
4.5.24 (Oktober 2020)
(P) Fahrbahnoberfläche: Die Auswahl unter → Einstellungen → Fahrbahnoberfläche wurde um die Einträge "Beton" und "C 30/37" erweitert.
(P) PlanoX-Viewer: Das zuletzt gültige Verfahren, den PlanoX-Viewer im Programmordner PlanoX zu installieren wurde rückgängig gemacht, da es bei der Deinstallation zu Problemen führte. Der PlanoX-Viewer installiert sich jetzt wieder mit eigenem Programmordner.
(P) Rundung von Messwerten: Der Button, mit dem ein Anwender früher selbst einstellen konnte, wie er einen Messwert runden wollte, wurde entfernt, da durch diese Funktion in einigen Fällen die automatische Rundung nach Vorschrift gestört wurde.
Noch einmal zur Information:
PlanoX kann wahlweise nach TP-Eben 2007 oder TP-Eben 2017 auswerten. Dabei gilt gemäß TP-Eben 2007: Werte < = 0,5 nach unten / Werte > 0,5 nach oben und gemäß TP Eben 2017: Werte < 0,5 nach unten / Werte > = 0,5 nach oben
4.5.22 (August 2020)
(P) Anzeigefehler bei csv-Datei: Wurde eine Messung laut Einstellung im Messgerät im Minusbereich begonnen, zeigte die csv-Datei dies in PlanoX nicht an. Der Einlesefehler ist korrigiert.
4.5.21 (März 2020)
(P) Lizenzierung: Das Verfahren zur Lizenzierung wurde überarbeitet. Unter → Optionen → Freischaltung steht jetzt ein Dialog zur Anforderung der Freischaltung zur Verfügung, aus dem die erforderlichen Angaben unkompliziert in ein E-Mail-Programm übergeben werden können.
4.5.19 (Februar 2020)
(P) Variationskoeffizient: Die Angabe des Var.K. [%] in der Druckansicht der Auswertung ist jetzt auch abwählbar. (→ Datei → Vorgaben für neue Fahrten → Druck → Haken setzen oder wegnehmen bei: Variationskoeffizient VarK anzeigen) bzw. (→ Einstellungen → Einstellungen für die Fahrt → Druck → Haken setzen oder wegnehmen bei: Variationskoeffizient VarK anzeigen).
(P) Kosmetik und Funktionalität: Die Größe der Anzeigenfelder im unteren Rahmen des Programmfensters (Funktionsanzeige der ICONs, Seitenangaben zur aktuellen Ansicht, Distanzanzeige zur Bereichsmarkierung, Ablaufdatum der Lizenzierung) wurden an den aktuellen Bedarf angepasst. Die Nummerierung der Überschreitung im Ausdruck ist wieder "für jede Fahrt" einstellbar.
4.5.17 (Januar 2020)
(P) Funktionalität: Kleiner Service für unsere Lizenznehmer: Ab sofort wird das Ablaufdatum der Lizenz im Programm angezeigt, und zwar unten links im Rahmen des Hauptprogrammfensters.
4.5.16 (November 2019)
(P) Funktionalität: Es lässt sich leider nicht immer vermeiden, dass erstellte Textboxen - mit Kommentaren zur Messfahrt - hin und wieder die Messlinie schneiden. Für diese Funktionalität wurden jetzt aber noch einmal "ein paar Schräubchen nachgestellt", so dass die Anzahl an "kritischen" Bereichen weiter reduziert wird.
4.5.15 (Oktober 2019)
(P) Vergleichsfahrten: Der Dialog für Vergleichsfahrten wurde um die Option erweitert, eine Fahrt auch erst an dieser Stelle zu spiegeln, d.h., sie als Rückwärtsfahrt anzuzeigen.
4.5.14 (August 2019)
(P) Diagramm- und Bearbeitungsansicht: Nach Umstellung der Auswertung auf TP Eben - Berührende Messungen (Ausgabe 2017) wurde noch an einigen Stellen im Programm etwas "Kosmetik" betrieben.
Die Bereichsauswahl (gelbe Markierung) passt wieder genau zur Größe des Diagramms.
Das Diagramm selbst wurde so bearbeitet, dass Messungskommentare keine anderen Druckbereiche überschneiden. Die Zoomansicht wurde angepasst und funktioniert wieder ohne Textverluste (z.B. bei Bereichstexten).
Beim Einlesen von Messungskommentaren und Geschwindigkeit wurde noch einmal nachgebessert.
(P) Datenart ".csv": Ab sofort können vom Planografen der Fa. Besel & Schwäller erzeugte Datendateien mit der Endung ".csv" mit Planox geöffnet und ausgewertet werden. Damit wird dann auch die bei der Messung aufgezeichnete Geschwindigkeit in der Auswertung dokumentiert.
Die Darstellung der Geschwindigkeit im Diagramm ist aktuell leider nur als "Stufenzeichnung" möglich. Zwecks Abhilfe wenden Sie sich bitte für ein Firmware-Update an den Gerätehersteller oder wählen die Funktion im Programm PlanoX ab (→ Einstellungen → Einstellungen für die Fahrt → Haken setzen oder wegnehmen bei: Geschwindigkeit, wenn vorhanden, im Diagramm anzeigen).
4.5.9 (Juni 2019)
(P) Darstellung der Geschwindigkeit im Diagramm: In einigen Fällen ließ sich nach einer Messung die Darstellung der Geschwindigkeit im Diagramm nicht an- bzw. abwählen. Die auslösenden Faktoren wurden gefunden und sind jetzt als Fehlerquelle ausgeschlossen.
4.5.8 (Mai 2019)
(N) Überschreitungsauswertung nach neuer TP Eben - Berührende Messungen (Ausgabe 2017): Das bisherige Programm wurde bezüglich des Verfahrens zur Auswertung der Messdaten gemäß der aktuellen Vorschrift überarbeitet. Für die automatische Überschreitungsauswertung vollzieht das Programm Planox ab Version 4.5 die folgenden Schritte:
(Zitat Anfang …) - Die Gesamtstrecke wird in 2-m-Abschnitte unterteilt und in Fahrtrichtung nacheinander ausgewertet.
- Je Abschnitt wird das lokale Maximum (vorheriger und nachfolgender Messwert in Fahrtrichtung müssen kleiner oder gleich sein) ermittelt.
- Alle bewertungsrelevanten lokalen Maxima, die über dem Grenzwert liegen, sind auf ganze Millimeter zu runden (Werte ≥ 0,5 mm werden aufgerundet, Werte < 0,5 mm werden abgerundet). (... Zitat Ende; Quelle: TP Eben - Berührende Messungen 2017, Pkt. 5.1.3)
(N) Dokumentation der Geschwindigkeit: Gemäß neuer Vorschrift muss auch die Geschwindigkeit bei der Messung dokumentiert werden. Sofern die Geschwindigkeit bei der Messung von dem eingesetzten Planografen aufgezeichnet und an die auszuwertende Datei übergeben wird, verarbeitet PlanoX die Daten.
D. h., die zur Station einer gefundenen Überschreitung gehörige Geschwindigkeit wird in der Auswertung in einer eigenen Spalte angezeigt; die mittlere Geschwindigkeit und auch der Variationskoeffizient – bezogen auf Teilabschnitte und die Gesamtstrecke – werden ermittelt und angezeigt.
Eine Darstellung der Geschwindigkeit in der Diagrammansicht ist ebenfalls möglich (→ Datei → Vorgaben für neue Fahrten → Haken setzen bei „Geschwindigkeit, wenn vorhanden, im Diagramm anzeigen“ bzw. → Einstellungen → Einstellungen für diese Fahrt → Haken setzen bei „Geschwindigkeit, wenn vorhanden, im Diagramm anzeigen“)
Farbe und Strichstärke der Geschwindigkeitslinie können in diesem Dialog ebenfalls angepasst werden.
(P) Auswertung nach TP Eben 2007: Die zuletzt gültige Auswertung (mit 4-m-Abschnittsregelung) steht für eine Übergangszeit optional weiter zur Verfügung (→ Überschreitungen → automatische Erkennung → Auswahl „Erkennung nach TP Eben 2007 durchführen“).
(P) Druckansicht Auswertung bei Teilabschnitten: Sobald eine Messung in mehreren Teilabschnitten ausgewertet wird, werden die Ergebnisse zum ermittelten p2 sowie den berechneten Abzügen jetzt sowohl für den jeweiligen Teilabschnitt und auf der letzten Seite der Auswertung bezogen auf die Gesamtstrecke angezeigt.
(P) Vergleichsfahrten: Im Dialog „Vergleichsfahrten“ wurde die Streckenangabe um eine Dezimalstelle verschoben angezeigt. Der nur die Dialogansicht betreffende Fehler wurde berichtigt.
4.2.11 (Januar 2017)
(P) Auswertung Rückwärtsfahrt: Bei absteigender Kilometrierung/Rückwärtsfahrten wurden aus der Auswertung genommene Bereiche nicht mehr korrekt angezeigt, sofern sich der Bereich in der Diagrammansicht über mehrere Seiten erstreckte. Der Stolperstein ist beiseite geräumt.
4.2.10 (August 2016)
(P) Druckansicht Auswertung: Die Spalte für die Stationierung wurde verbreitert, so dass es auch bei hohen Kilometrierungen keine Überschreibungsbereiche mehr gibt.
(P) Anix AX 02: Bei Messungen mit diesem Planografen wurden manchmal nicht alle Messungskommentare in die zu bearbeitende Datei übernommen. Das Problem ist behoben.
4.2.9.0 (Juni 2016)
(N) Fahrbahnoberfläche: Die Auswahlliste für Fahrbahnoberflächen wurde erweitert. Auswählbar sind jetzt auch: AC 5 D LOA, SMA 22 B S, SMA 16 B S, SMA 8 LA, SMA 5 LA, PMA 8, PMA 5, DSH-V 8, DSH-V 5, AC 22 B S SG und AC 16 B S SG.
4.2.8.0 (März 2016)
(N) Kundenkopf (sys-Datei): Die Datei, die das Einlesen der Kundenkopfdaten (Logo, Firmenname, Anschrift …) steuert, muss für den Einsatz ab Version 4.2.8 aktualisiert werden. Alle Lizenznehmer erhalten aus diesem Grund eine neue „sys-Datei“ zur Einbindung ins Programm. Bitte teilen Sie uns mit, wenn Sie diese noch nicht erhalten haben.
(N) Allgemeine Einstellungen: Der bisherige Dialog → Allgemeine Einstellungen wurde überarbeitet, der Funktionsumfang erweitert und optimiert.
Bei Anwahl über → Datei → Vorgabe für neue Fahrten können Standardeinstellungen („Chef“einstellungen J) hinterlegt werden, mit denen jede Messfahrt bei erstmaligem Aufruf (noch keine zi-Datei vorhanden!) geöffnet werden soll.
Bei Anwahl über → Einstellungen → Einstellungen für die Fahrt können diese Einstellungen messfahrtbezogen geändert werden.
Über die Buttons „Vorgabe Standard“ und „Planox Standard“ können die „Chef“einstellungen oder die Einstellungen der Auslieferungsversion wiederhergestellt werden.
(N) Fahrbahnoberfläche: Als ergänzende Information zur Messung kann jetzt die Fahrbahnoberfläche aus einer Auswahlliste bestimmt werden (→ Einstellungen → Fahrbahnoberfläche).
Die gewählte Einstellung wird in die Druckansicht der Auswertung übernommen.
Die Auswahl kann für jeden einzelnen Streckenabschnitte auch wieder geändert werden (→ Überschreitungen → Streckenabschnitte bearbeiten → Streckenabschnitt auswählen und bearbeiten → Fahrbahnoberfläche ändern).

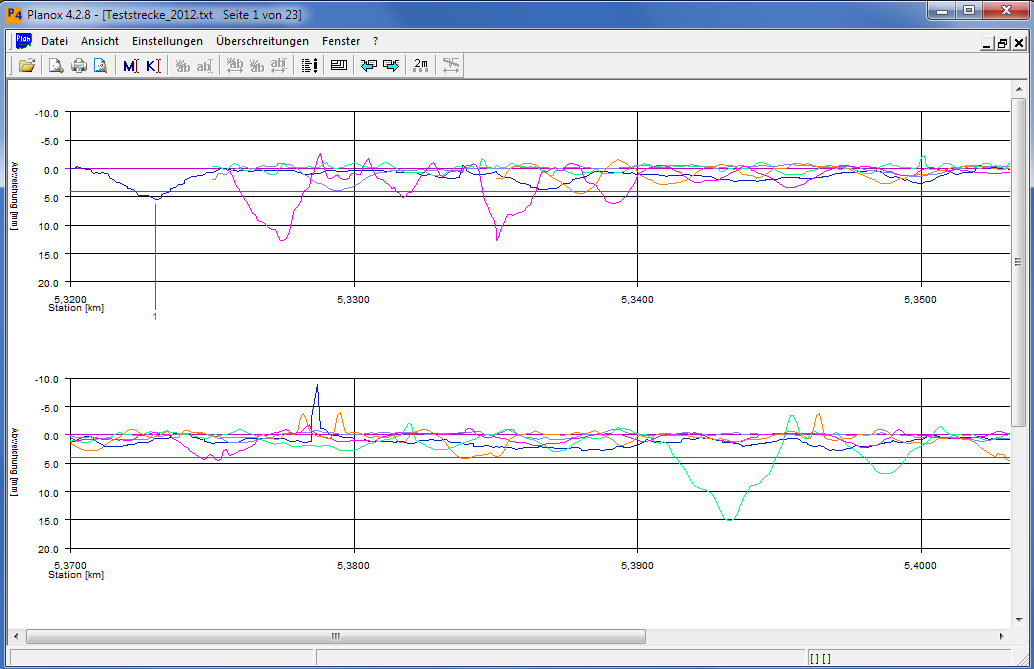

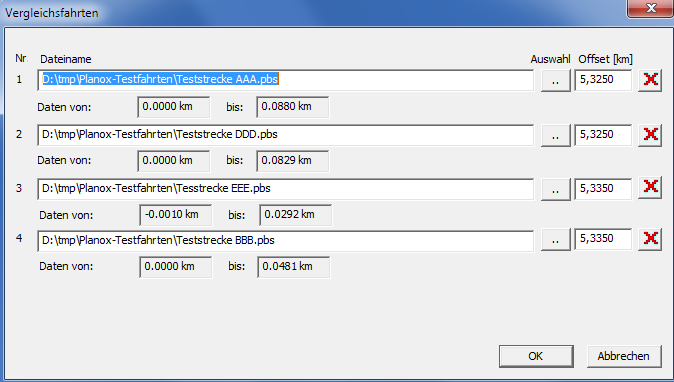

(N) Vergleichsfahrten: Zu einer Fahrt können jetzt bis zu vier weitere Messfahrten in die Diagrammansicht geladen und mit der Ausgangsmessfahrt verglichen werden. (→ Hauptansicht → Einstellungen → Vergleichsfahrten).
In der Vergleichsansicht ist der Bearbeitungsstand der Ausgangsdaten sichtbar (Bemerkungen, Überschreitungen, …), eine weitere Bearbeitung ist möglich.
Die Vergleichsfahrten sind immer im unbearbeiteten Zustand und ausschließlich in der Diagrammansicht zu sehen und können auch nicht bearbeitet werden. Eine eventuell schon erfolgte Bearbeitung der Messfahrt wird also nicht mitgeladen. In der Regel muss deshalb auch über einen Eintrag bei Offset die Anpassung der Kilometrierung an die Ausgangsdatei erfolgen.
Über das rote Kreuz kann die aufgerufene Datei wieder aus der Vergleichsansicht genommen werden, die Farben der Vergleichslinien können angepasst werden (→ Datei → Vorgaben für neue Fahrten bzw. Einstellungen → Einstellungen für diese Fahrt).
{gallery}doku/planox/history_planox/, single=86-vergleichsfahrten-auswahl.png, caption=0{/gallery}
{gallery}doku/planox/history_planox/, single=87-vergleichsfahrten-diagramm.png, caption=0{/gallery}
(P) Funktionalität und Druckansicht: Es wurden einige Anpassungen hinsichtlich Funktionalität und Druckansicht vorgenommen.
- Die Stations- und Distanzanzeige rechts unten in der Hauptansicht wird jetzt mit der Datei gespeichert. Sind mehrere Fahrten geöffnet, wird immer die der aktiven Ansicht angezeigt.
- Die Anlagennummerierung zeigt bei einseitigen Dokumenten jetzt auch nur einstellige Anlagennummern an (jetzt: 1, 2, … | vorher 1.1, 2.1 …).
- Wird eine Überschreitung über die Diagrammansicht aussortiert und mit einer Bemerkung versehen, wird diese Bemerkung wie bisher an die Druckansicht der Auswertung und neu auch an den Bearbeitungsdialog → Überschreitungen → Auswertung anzeigen/bearbeiten übergeben.
- Ein aus der Auswertung genommener Bereich wird jetzt mit Anfangs- und Endpunkt im Bearbeitungsdialog und in der Auswertungsansicht angegeben. Der Bereich als solcher kann ebenfalls kommentiert werden. Im Diagramm wird ein aus der Auswertung genommener Bereich jetzt grau schraffiert (statt wie bisher mit rotem Kreuz) gekennzeichnet.
- Die Druckansicht der Auswertung wurde überarbeitet/optimiert.
- Einige Bedienelemente (Buttons, ICONs) wurden modernisiert bzw. neue aufgenommen.
- Der PlanoxViewer installiert sich jetzt direkt in den Planox4-Ordner bzw. erzeugt einen solchen.
4.1.0.1 (April 2013)
(N) Überschreitungsauswertung/Darstellung nicht relevanter Überschreitungen: Vom Programm ermittelte Überschreitungen, die in einem Bereich liegen, den der Anwender anschließend aus der Erkennung herausnimmt, bleiben nach erneut durchgeführter Erkennung sichtbar, werden aber grau gezeichnet.
{gallery}doku/planox/history_planox/, single=84-ueberschreitung_grau.png, caption=0{/gallery}
(N) Anlagennummerierung: Statt Zählung von Seiten (Diagramm) und Blättern (Auswertung) werden jetzt Anlagenummern vergeben. Diese können über den Menüpunkt Einstellungen → Anlagennummerierung bei Bedarf selbst festgelegt werden. Es gilt folgende Nummernfolge ...
für die Auswertungsausdrucke:
1. Zahl: Anlagennummer (vom Anwender änderbar)
2. Zahl: lfd. Nummer des Abschnitts
3. Zahl: Seitenzahl im aktuellen Abschnitt. Gibt es nur eine Seite in einem Abschnitt, entfällt die 3. Zahl.
für die Diagrammausdrucke:
1. Zahl: Anlagennummer (vom Anwender änderbar)
2. Zahl: Seitenzahl der Diagrammausdrucke
(N) Maßstab der Länge: Die bisherige Auswahl (1:100, 1:200, 1:400) wurde um 1:1000, 1:2000 und 1:5000 erweitert. Ob sich ein gewählter Maßstab zur Übernahme in die Druckansicht eignet, muss jeweils durch den Anwender entschieden werden.
(N) Anix-Format: Ab sofort werden die bei der Messung mit einem Planografen der Fa. Anix GmbH erzeugten Kommentare sowie auch die Meta-Daten ins Programm Planox übernommen. Die Meta-Daten werden wahlweise nur auf der ersten oder auf allen Diagrammseite/n gedruckt (Einstellungen → allgemeine Einstellungen → Haken setzen oder entfernen bei: Meta-Daten …). Die übernommenen Messungskommentare können weiter bearbeitet werden über: Einstellungen → Messungskommentare bearbeiten
(P) Bereichsmarkierung: Per Klick ins Diagramm kann die Stationierung für freie oder Bereichstexte sowie für die aus der Auswertung zu nehmenden Bereiche bestimmt werden. Das Ergebnis wurde bislang nur im Hauptfenster unten rechts angezeigt. Jetzt wird der ausgewählte Bereich zusätzlich in der Diagrammansicht farblich hervorgehoben. Die farbliche Hervorhebung ist nur eine Bearbeitungshilfe und wird nicht in den Ausdruck übernommen!
{gallery}doku/planox/history_planox/, single=85-gelb-markierter-bereich.png, caption=0{/gallery}
(P) Grenzwert: Sofern für eine Messung mehrere Abschnitte mit unterschiedlichen Grenzwerten festgelegt wurden, werden in der Druckansicht des Diagramms jetzt alle Grenzwerte in der Reihenfolge des Messvorgangs gelistet.
(P) Überschreitungsauswertung: Im Dialog Überschreitungen → Auswertung anzeigen → Auswertung Überschreitungen und Abzüge wurde eine zusätzliche Spalte eingerichtet, die den Messwert an der jeweiligen Überschreitungsposition anzeigt.
(P) Programmhintergrund: Es wurde ein weiterer Hinweisdialog eingebaut (Vermeiden Sie Abschnittswechsel exakt in Höhe von möglichen abzugsfähigen Überschreitungspunkten.) sowie funktionale Anpassungen in Bezug auf unterschiedliche Betriebssysteme und zum Abfangen von Bedienungsfehlern (falsche Datei soll geöffnet werden) vorgenommen.
4.0.0.0 (September 2012) ..... Upgrade! Neuinstallation erforderlich!
(N) Auswertungsverfahren überarbeitet/2m- und 4m-Regelung eingeführt: Das bisherige Programm wurde bezüglich des Verfahrens zur Auswertung der Messdaten überarbeitet und die 2m- und 4m-Regelung eingeführt. Vorhandene Planox3-Lizenzen (ab Version 3.5.0.3) können kostenfrei in Planox4-Lizenzen gewandelt werden. Eine Neuinstallation sowie eine erneute Registrierung - bei der wir Sie selbstverständlich unterstützen - sind jedoch erforderlich.
Für die automatische Überschreitungsauswertung vollzieht das Programm Planox ab Version 4.0 die folgenden Schritte:
Details zur Überschreitungsauswertung mit Planox ab Version 4.0
(N) 2m-Raster: In der Toolbar befindet sich ein neuer Icon (2.v.re.), über den die Darstellung des 2m-Rasters für die Bildschirmansicht und/oder die Druckausgabe aktiviert werden kann.
(N) Überschreitungsauswertung nachbearbeiten: Damit einzelne Überschreitungsbereiche (z. B. Schachtdeckel) komfortabel und schnell aus der Auswertung genommen werden können, gibt es jetzt den Schnellzugriff über einen neuen Icon (1.v.re.) in der Toolbar. Das Vorgehen entspricht dem zum Anlegen von Bereichstexten. Mit der Maus im Diagramm den Anfang und das Ende des gewünschten Bereiches und anschließend den neuen Icon in der Toolbar anklicken. Der markierte Bereich wird aus der Auswertung genommen und im Diagramm (durch ein gerahmtes rotes Kreuz) sowie im Überschreitungsprotokoll (Strich und ggf. Bemerkungstext) kenntlich gemacht.
Zum Ändern oder Löschen wird bei gedrückter <ALT>-Taste mit der Maus in den rot markierten Bereich geklickt und im erscheinenden Dialog die gewünschte Änderung vorgenommen.
(N) Druckausgabe/Layout und zusätzliche Inhalte: Das Layout der Druckausgabe wurde leicht überarbeitet. Neu aufgenommen wurden folgende Angaben: (1.) Gerät (Bezeichnung, Nr.), (2.) Kalibrierung gültig bis (Monat, Jahr), (3.) mittlere Geschwindigkeit (km/h). Die Eingabe zu diesen Werten erfolgt im Dialog Kopf- und Fusstexte, der über den Menüpunkt Überschreitungen → Kopf-/Fusstexte für den Ausdruck geöffnet wird.
(P) Zoomstufen: Die Zoomfunktion wurde erneuert und erlaubt jetzt eine verbesserte Detailbetrachtung.
3.5.2.2 (Oktober 2012)
(P) Überschreitungsauswertung: Bei Überschreitungen, die nahe einem Abschnittswechsel lagen, wurde bei speziellen Konstellationen der Grenzwert des falschen Abschnitts zur Überschreitungsberechnung herangezogen. Die mögliche Fehlerquelle wurde abgefangen.
3.5.2.1 (September 2012)
(P) Diagrammansicht: Sofern die Kilometrierung aufsteigend und der erste Kilometrierungswert negativ aber größer -10 Meter war, begann das Diagramm bei 0 Meter statt bei -10 Meter. Hier wurde eine Anpassung vorgenommen.
3.5.2.0 (Juli 2012)
(P) Hinweisdialoge: In dem Hinweisdialog, der auf eine möglicherweise unvollständige Messung aufmerksam macht, wurde die Angabe zur Länge der Messstrecke von Dezimeter in Meter gewandelt.
3.5.1.12 (April 2012)

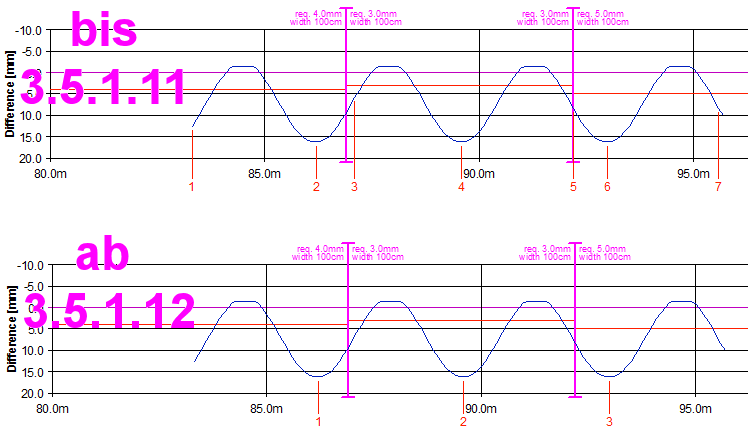

(P) Überschreitungsauswertung: Mit Einführung der Abschnitte entstand ein Sonderfall bei der Überschreitungsauswertung, der in der Anwendung zwar nicht oft auftritt, für den jetzt aber eine anwenderfreundlichere Lösung gefunden wurde.
bis 3.5.1.11: Schneidet eine Abschnittsgrenze die Messkurve in einem Bereich, in dem die Messwerte über dem Grenzwert liegen, erkennt das Programm Überschreitungen, die aber gar keine Maxima der Kurve sind (vgl. in der Abb. die Überschreitungen Nr. 3 und 5). Diese Überschreitungen mussten bisher händisch entfernt werden. Das gleiche Problem ergibt sich am Anfang und Ende der Messfahrt (vgl. in der Abb. Überschreitung Nr. 1 und 7).
ab 3.5.1.12: Eine Überschreitung muss ein „Peak“ sein, d.h. vor und hinter der vermeintlichen Überschreitungsstelle muss jeweils ein Messwert sein, der niedriger ist. In der nachstehenden Abbildung werden gemäß dieser Regel nur noch drei Überschreitungen erkannt. Ob in der Praxis die Überschreitung Nr. 1 auch eine gültige Überschreitung ist, obwohl die Messkurve am Ende des Abschnitts nicht mal den Grenzwert erreicht, ist aber weiterhin Ermessenssache des Anwenders.
{gallery}doku/planox/history_planox/, single=optimierteerkennung.png, caption=0{/gallery}
3.5.1.11 (Februar 2012)
(P) Überschreitung/Funktionalität: Im Dialog Überschreitungen → Auswertung anzeigen → Auswertung Überschreitungen und Abzüge können durch Betätigen der F7-Taste die Angaben (z.B. zur Bemerkung) eines Eintrages für den folgenden Eintrag übernommen werden. Dies funktioniert jetzt auch für das Häkchen „Druck auch im Diagramm“.
3.5.1.10 (Januar 2012)
(P) zi.Datei: Wurde versucht, eine Messfahrtdatei zu öffnen, die das Programm nicht als Messfahrtdatei erkennt (Hinweis vom Programm: „Unerwartetes Dateiformat.“), wurde trotzdem eine .zi-Datei erstellt. Wurde versehentlich versucht, eine solche Datei zu öffnen, entstand eine .zi.zi-Datei etc.. Diese überflüssigen .zi-Dateien werden jetzt nicht mehr erzeugt.
3.5.1.9 (Dezember 2011)
(N) Schreibrechte im System: Fehlende oder eingeschränkte Schreibrechte eines Anwenders im System werden jetzt als solche erkannt und angezeigt, so dass über die zuständigen Systemadministratoren ggf. Abhilfe geschaffen werden kann.
(P) Überschreitung: Ging am Anfang oder Ende einer Messung oder eines Abschnitts die Messkurve nicht unter die Nulllinie (den Schwellwert) zurück, wurde eine Überschreitung in unmittelbarer Nähe nicht angezeigt. Die mögliche Fehlerquelle wurde abgefangen.
3.5.1.7 (Oktober 2011)
(P) Kilometrierung ändern: Sofern in den Dialogen „freien Text einfügen“ und „Bereichstext einfügen“ der Kilometrierungswert geändert und dabei ein Komma als Dezimalzeichen verwendet wurde, war anschließend der Nachkommaanteil abgeschnitten; „524,4“ wurde also zu „524.0“. Die mögliche Fehlerquelle wurde ausgeräumt.
3.5.1.6 (September 2011)
(P) Grenzwert: Bisher wurden beim erstmaligen Laden einer Messfahrtdatei die Abschnitte (meist nur einer) auf „nicht auswerten“ gesetzt, da kein Dateiformat komplette Daten für die Überschreitungsauswertung liefert. Sofern das Dateiformat zumindest einen Grenzwert liefert (betrifft bislang nur die Formate TYP_URVERSION_PM1, TYP_RIETHOFER und TYP_PST) und ist dieser ungleich 0, wird auf „auswerten“ gesetzt. Hintergrund: Der Anwender soll unmittelbar nach Öffnen der Datei den Grenzwert in der Grafik sehen können, wie er es auch bei Versionen vor 3.5 gewohnt war.
3.5.1.5 (September 2011)
(N) Drucken/englische Ausgabe: Sofern gewünscht, kann das Diagramm mit englischen Begrifflichkeiten (Date, Client, Department …) ausgedruckt werden. Hierfür benötigen Sie vorerst jedoch noch eine zusätzliche Datei. Bei Interesse nehmen Sie bitte Kontakt zu uns auf.
